Um filtro rotativo a vácuo é um dispositivo industrial que consegue separação sólido-líquido contínua usando aspiração a vácuo e um tambor rotativo. Seu componente central é um tambor de rotação lenta, oco coberto com pano de filtro em sua superfície. Através da aspiração gerada pela bomba de vácuo interno, o líquido na suspensão é puxado para o tambor, enquanto as partículas sólidas são retidas para formar um bolo de filtro – permitindo a filtração contínua, desidratação e descarga. É amplamente utilizado em indústrias como engenharia química, mineração e proteção ambiental.

Especificações

Não

Modelo	Área do filtro (m2)	Diâmetro do tubo (m)	ângulo de imersão (°)	Velocidade da bateria (r/min)	Potência do host (kW)	Composição do peso (kg)	( em mm )tamanho
G2 ou 1.0	2o	1o	120o	013 - 2	0 37	São 1520	Composição 1600x1800x1500
G5 e 1.6	5o	1.6 Ação	120o	013 - 2	0 55	2 500	2200 x 2600 x 2100
G10 e 2.0	10o	2o	140o	013 - 079	1.5 Ação	4 604	Descrição 3380x3000x2170
G15 e 2.5	15o	2.5 Ação	140o	013 - 079	1.5 Ação	5300 milhões	Composição 3860x3100x2750
G20 e 2.5	20o	2.5 Ação	140o	013 - 079	1.5 Ação	6203o	Composição 4460x310x2750

Princípio de funcionamento do filtro rotativo de vácuo

reside na operação colaborativa de seu tambor rotativo e sistema de vácuo interno para alcançar separação sólido-líquido contínua.Filtro de tambor rotativo

O tambor é parcialmente mergulhado na suspensão a ser tratada. O sistema de vácuo interno cria pressão negativa, que puxa o líquido para o tambor para descarga. Ao mesmo tempo, as partículas sólidas são adsorvidas para o meio de filtro na superfície do tambor, formando um bolo de filtro.

À medida que o tambor gira continuamente, o bolo do filtro passa por uma zona de lavagem, uma zona de secagem e, finalmente, chega a uma zona de descarga, onde o processo de descarga é concluído.

Working Principle

Características do filtro rotativo de vácuo

Operação eficiente e automatizada

Ao girar o tambor, o filtro completa quatro processos-chave - filtragem, lavagem, secagem e descarga - permitindo a produção contínua.Parâmetros como velocidade de rotação e grau de vácuo podem ser ajustados automaticamente, eliminando a necessidade de operação manual intermitente e reduzindo os custos de mão-de-obra.

Desempenho de separação estável

A ação contínua da pressão negativa do vácuo não só garante a velocidade de separação rápida, mas também permite a desidratação profunda, resultando em um baixo teor de umidade do bolo de filtro.

Ampla adaptabilidade de materiais

Depois de substituir o pano de filtro e ajustar parâmetros como velocidade de rotação e grau de vácuo, o filtro pode ser adaptado a vários materiais, incluindo os granulados, viscosos e cristalinos.

Estrutura compacta e fácil manutenção

Integrando múltiplas funções em uma única unidade, o filtro ocupa uma pequena pegada. Seus componentes principais são fáceis de montar e desmontar. Manutenção diária envolve principalmente a limpeza do pano de filtro e a substituição de peças usadas, tornando a operação simples.

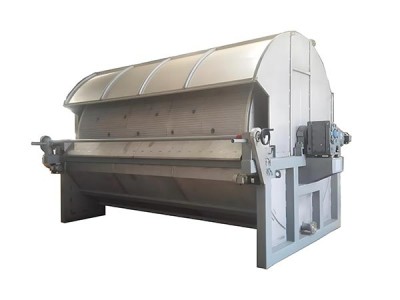

Filtro de Vácuo Rotário
