Funções principais: Comutação de caminho de gás e controle de processo

Como o núcleo de controle do filtro de tambor de vácuo, o disco de distribuição de gás assegura que cada câmara de filtro no tambor executa sequencialmente as seguintes operações através de sua zonação de caminho de gás internamente precisa:

Área de filtragem:O disco de distribuição de gás se conecta ao tubo de vácuo, permitindo que o filtro seja aspirado. partículas sólidas são adsorvidas na superfície do tambor e formam bolos de chá verde.

Área de Lavagem:Ele guia o líquido de lavagem para passar uniformemente através da camada do bolo de filtro, e succiona o líquido residual depois que o processo de lavagem é concluído.

Área de Desidratação:O alto grau de vácuo é mantido continuamente para remover profundamente o líquido misturado do bolo de filtro, alcançando mais secagem.

Área de descarga:O caminho do gás é alterado para o ar comprimido, e o fluxo de ar é usado para soprar o bolo de filtro seco do pano de filtro.

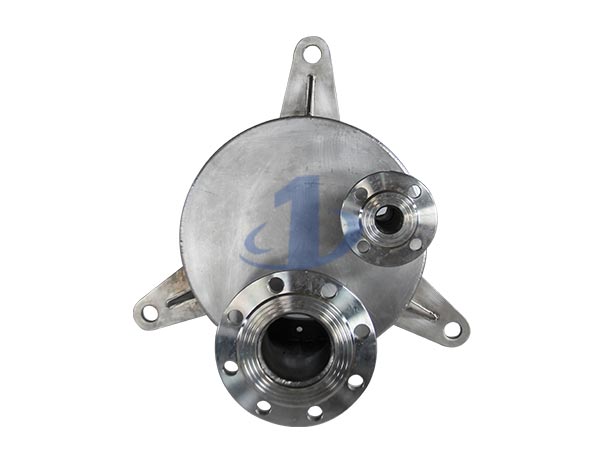

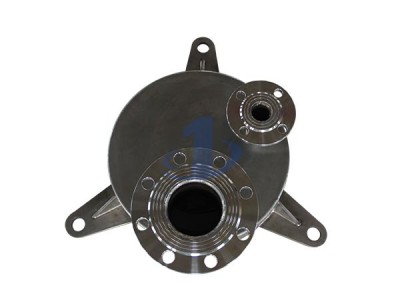

Principais características estruturais

O design estrutural do disco de distribuição de gás está diretamente associado à sua eficiência de filtragem e estabilidade operacional, com suas principais características refletidas em três aspectos:

Zonação clara:A superfície do disco é precisamente dividida em várias zonas de caminho de gás independentes em forma de ventilador, que correspondem a fases de processo, tais como filtragem, lavagem, desidratação e descarga, respectivamente.

Segurança de Sealing:Os selos de alta precisão são usados entre o disco e a cabeça do distribuidor rotativo, evitando efetivamente a conversação cruzada entre os circuitos de vácuo e ar comprimido. Isso garante a estabilidade do grau de vácuo do sistema e a suavidade da ação de descarga.

Materiais resistentes ao desgaste:O disco de distribuição de gás é feito principalmente de aço inoxidável, ligas especiais ou ferro fundido de alta resistência com tratamento de endurecimento de superfície.Exibe excelente resistência ao desgaste e resistência à corrosão, permitindo-lhe resistir a fricção e erosão de rotação a longo prazo em condições de trabalho complexas.
